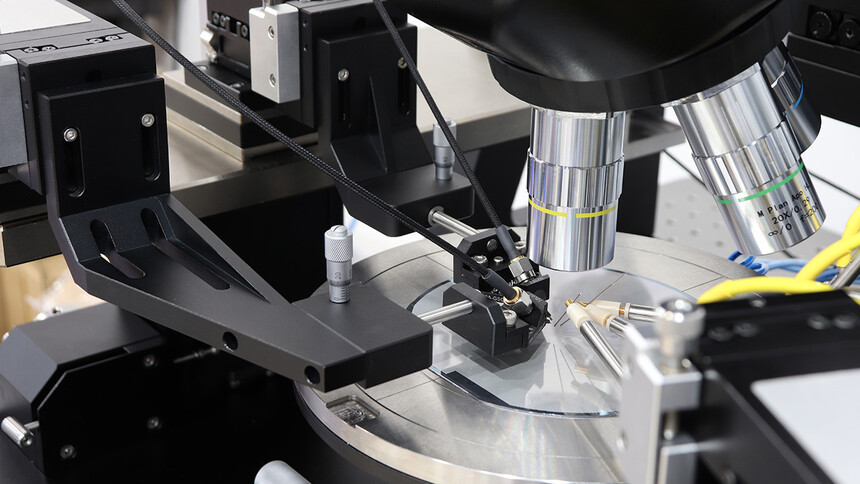

射頻探針臺

　　1、‌設備準備與初始化‌

　　連接測試電纜與探針，檢查設備完整性，佩戴防靜電手環。開啟電源后預熱1-2分鐘，啟動測試軟件并初始化操作界面。通過軟件選擇測試模式，設置頻率范圍、功率等參數，為測試做好基礎配置。

　　‌2、樣品固定與光學定位‌

　　將晶圓置于真空卡盤，啟動真空吸附系統固定樣品。先用低倍物鏡快速定位樣品，再切換高倍物鏡聚焦，通過X/Y軸控制旋鈕調整卡盤位置，使待測點處于顯微鏡視場中心。

　　‌3、探針校準與接觸控制‌

　　調節顯微鏡Z軸至合適高度，設置探針扎針高度參數。通過X/Y/Z軸微調旋鈕移動探針，先粗調至待測點附近，再以毫米級精度進行微調。接觸時需遵循"Y軸回退-Z軸下壓-X軸滑動"的規范流程，通過劃痕確認接觸狀態。

　　4、‌測試執行與數據采集‌

　　啟動測試設備，系統自動完成信號傳輸、數據采集與分析。測試完成后，操作探針座X/Y/Z軸旋鈕使探針脫離接觸，關閉真空吸附系統并安全卸載晶圓。

　　所以，掌握射頻探針臺正確的使用方法，不僅能確保測試結果的準確可靠，更能大大提高研發和生產的效率。從芯片設計驗證到成品質量控制，射頻探針臺都扮演著不可或缺的角色。
