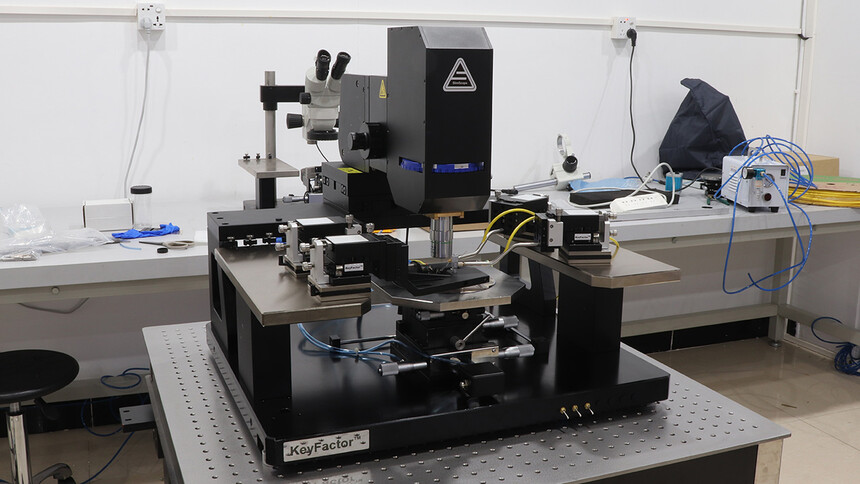

射頻探針臺

　　一、Chuck(卡盤)

　　Chuck是一種用于固定晶片或裸片的裝置，確保在測試過程中樣品不會移動或損壞。它通常設計有精密的夾持機構，能夠牢固地固定各種尺寸的晶片或裸片，同時避免對樣品造成任何損傷。

　　二、載物臺

　　載物臺用于將Chuck定位在X、Y、Z和Theta(θ)方向上。它通常配備有精密的傳動機構和定位系統，能夠?qū)崿F(xiàn)高精度的移動和定位。載物臺的設計使得用戶可以方便地調整樣品的位置和角度，以滿足不同測試需求。

　　三、機械手

　　機械手是射頻探針臺中的關鍵部件之一，用于將探頭定位在被測設備(DUT)上。它通常具有多個自由度，能夠靈活地移動和調整探頭的位置和角度。機械手的設計使得用戶可以精確地控制探頭的位置，確保測試過程中探頭與被測設備之間的接觸良好。

　　四、壓板

　　壓板用于固定操縱器并使探針與設備接觸。它通常具有較大的接觸面積和適當?shù)膲毫�，能夠確保探針在測試過程中與被測設備之間的穩定接觸。壓板的設計使得用戶可以方便地調整壓力大小，以適應不同測試需求和樣品特性。

　　五、探頭尖端和臂

　　探頭尖端和臂安裝在機械手上，它們直接接觸被測設備。探頭尖端通常具有較小的尺寸和高精度的設計，能夠?qū)崿F(xiàn)對被測設備微小區域的精確測試。探頭臂則具有足夠的剛性和靈活性，能夠確保探頭在測試過程中的穩定性和準確性。

　　六、光學系統

　　光學系統用于查看和放大被測設備和探頭尖端。它通常包括顯微鏡、攝像頭等部件，能夠?qū)崿F(xiàn)對被測設備的精細觀察和定位。光學系統的設計使得用戶可以清晰地看到被測設備的細節和探頭尖端的位置，從而確保測試的準確性和可靠性。

　　七、其他輔助部件

　　除了以上關鍵部件外，射頻探針臺還可能包括一些其他輔助部件，如控制系統、電源系統、冷卻系統等。這些部件共同協作，確保射頻探針臺的正常運行和測試過程的順利進行。

　　以上關于射頻探針臺的結構就為大家分享到這里，射頻探針臺的結構相對復雜，但各部件之間緊密配合，共同實現了對射頻信號的精確測試和分析。在選擇射頻探針臺時，用戶應根據自己的測試需求和預算進行綜合考慮，選擇適合自己的設備。
